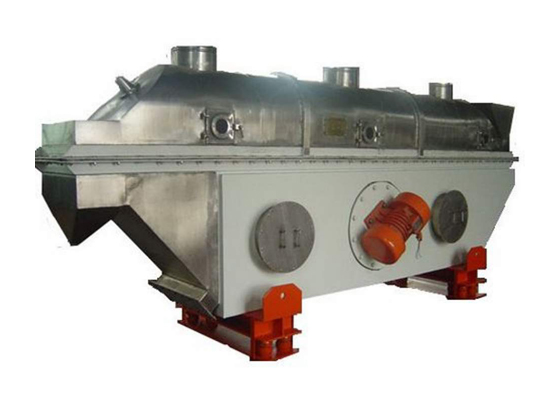

ZLG系列振动流化床干燥机

2016-10-22 14:42:23 点击量:212 标签:

概 述
ZLG振动流化床干燥机广泛适用于化工、轻工、医药、食品、塑料、粮油、矿渣、制盐、糖等行业的粉料颗粒状物料的干燥、冷却、增湿等作业。


特 点
● 采用振动电机驱动,运转平稳、噪音小、寿命长、维修方便。
●
热效率高,比一般干燥装置可节能30%以上。床层温度分布均匀,无局部过热现象,流态化均匀, 无死角现象。
●
料层厚度和机内移动速度及振幅均可在设计范围内调整,可调性好,适用面宽。
●
对物料表面损伤小,可用于易碎物料的干燥,物料颗粒不规则时亦可使用,不影响效果。
●
采用全封闭式结构,有效地防止了物料与外界的交叉污染,环境清洁,可连续作业。
●
当用于高水份物料大批量生产时,可采用多台串联的方式以达到使用要求(典型物料:如聚丙烯酰胺等)
原 理
●
物料自进料口进入机内,在振动力作用下,物料沿水平方向抛掷向前连续运动,热风向上穿过流化床同湿物料换热后,
湿空气经旋风分离器除尘后由排风口排出;干燥物料由排料口排出。


工艺流程图

技术参数

机型流化床面积m2进风温度℃出风温度℃蒸发水份能力kg/h振动电机
型号功率

ZLG0.30×4.5


1.35


70-140


40-70


35-50

ZDS10-6

0.75×2


ZLG0.45×4.5


2.025


70-140


40-70


70-90

ZDS10-6

1.1×2


ZLG0.45×6


2.7


70-140


40-70


80-100

ZDS10-6

1.1×2


ZLG0.60×6


3.6


70-140


40-70


100-130

ZDS25-6

1.5×2


ZLG0.75×6


4.5


70-140


40-70


120-170

ZDS25-6

1.5×2


ZLG0.6×7.5


4.5


70-140


40-70


130-150

ZDS30-6

2.2×2


ZLG0.75×7.5


5.625


70-140


40-70


150-180

ZDS40-6

3.0×2


ZLG0.9×7.5


6.75


70-140


40-70


160-210

ZDS40-6

3.0×2


ZLG1.2×8


9.6


70-140


40-70


200-280

ZDS50-6

3.7×2


ZLG1.55×12


18.6


70-140


40-75


380-1000

ZDS60-6

7.5×2


ZLG2×9


18


70-140


40-70


380-900

ZDS60-6

7.5×2

外形及重量、


型号 尺寸A(mm)B(mm)C(mm)D(mm)E(mm)F(mm)重量(kg)

ZLG0.30×4.5

4500300135090043016501560

ZLG0.45×4.5

4500450155095043017001670

ZLG0.45×6

6000450165095043017002000

ZLG0.60×6

60006001700100050017002410

ZLG0.75×6

60007501850100060018502340

ZLG0.6×7.5

75006001850100060018503200

ZLG0.75×7.5

75007502000100060018503600

ZLG0.9×7.5

75009002100100060018504140

ZLG1.2×8

750012002500115080020505190

ZLG1.55×12

12000155030001800160049008800

ZLG2×9

9000200035002200220058008300

干燥参数表



物料名称


物料形状


初水分(%)


终水分(%)


床面处理量(kg/m2.h)


柠檬酸


粒状


2.5


0.5


200


味精


粉状


5


0.3


200


味精


粒状


5


0.2


280


流胺


粒状


3.01


0.28


700


硼酸


粒状


4.1


0.3


900


葵二酸


针状晶体


.25


0.15


180


硼砂


粒状


6.5


0.2


500


纤维素(CMC)


絮状


35


3.6


80


三元复合肥


球状


24.4


5.5


280


白碳黑


膏状


78.6


11.8


100


草酸


粒状


6.2


0.1


700


塑料粒子


粒状


3.7


0.01


300


中药饮片


片状


58


4


40


高锰酸钾


粒状


3.7


0.15


500


阿司匹林


粉状


3.1


0.1


600


钙镁磷肥


粉状


11.1


0.35


400


豆粕


片状


16.8


12.5


1000


膨润土


粉状


20.5


0.5


500


大豆


丸状


12.2


10.9


1200


活性白土


粉状


43.7


17.


180


玉米胚芽


粒状


55


5


50


豆瓣


片状


18.9


13


1100


火柴杆


条状


46.


8


100


茶叶


条状


15


7.4


300


酒精


粒状


74


8.2


50


烟梗丝


丝状


30


14


200


饵料


条状


28


6.


150


珍珠粉


粉状


.1


0


450


洗衣粉


粉状


10


1.75


300


催化剂


粒状


25.5


2.3


100-300


精盐


粒状


1.85


0


2400


聚乙烯


粉状


21


0.06


120


聚氯乙烯


粉状


12.8


0.29


150


淀粉


粉状


43.4


13.2


90


鸡精


粒状


5-7


0.05


190


氯化氨


粒状


4-6.7


0.5


500-600
